Заливка стяжки теплого пола в кухне гостиной и коридоре

Заливка стяжки теплого пола из бетономешалки при помощи желоба через окно. Лайфхаки.

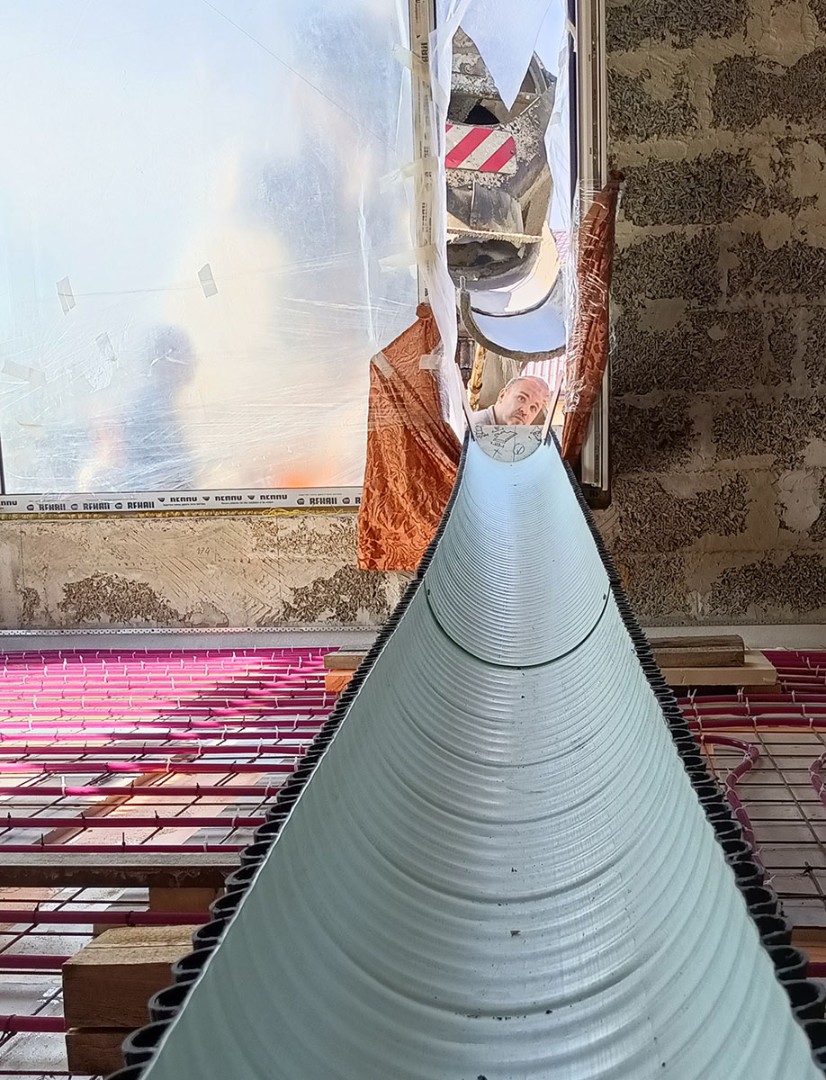

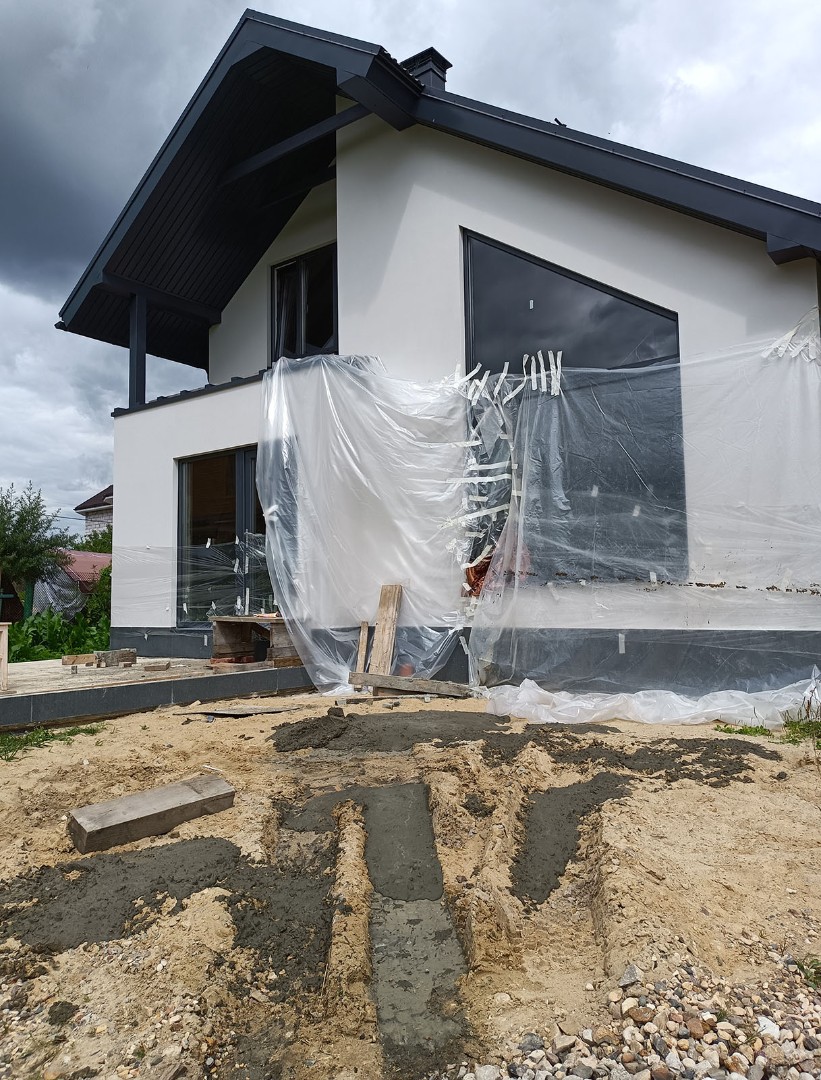

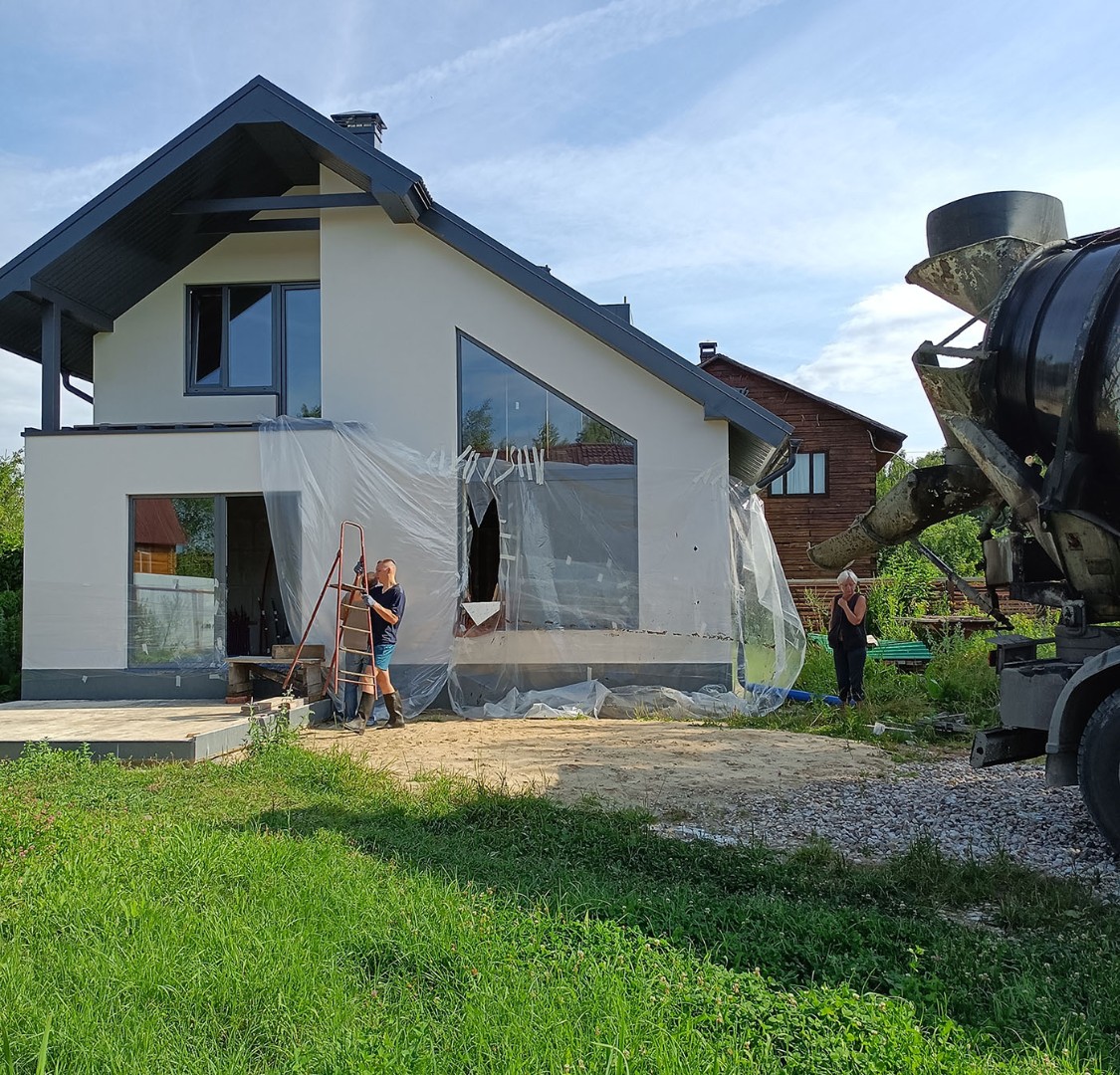

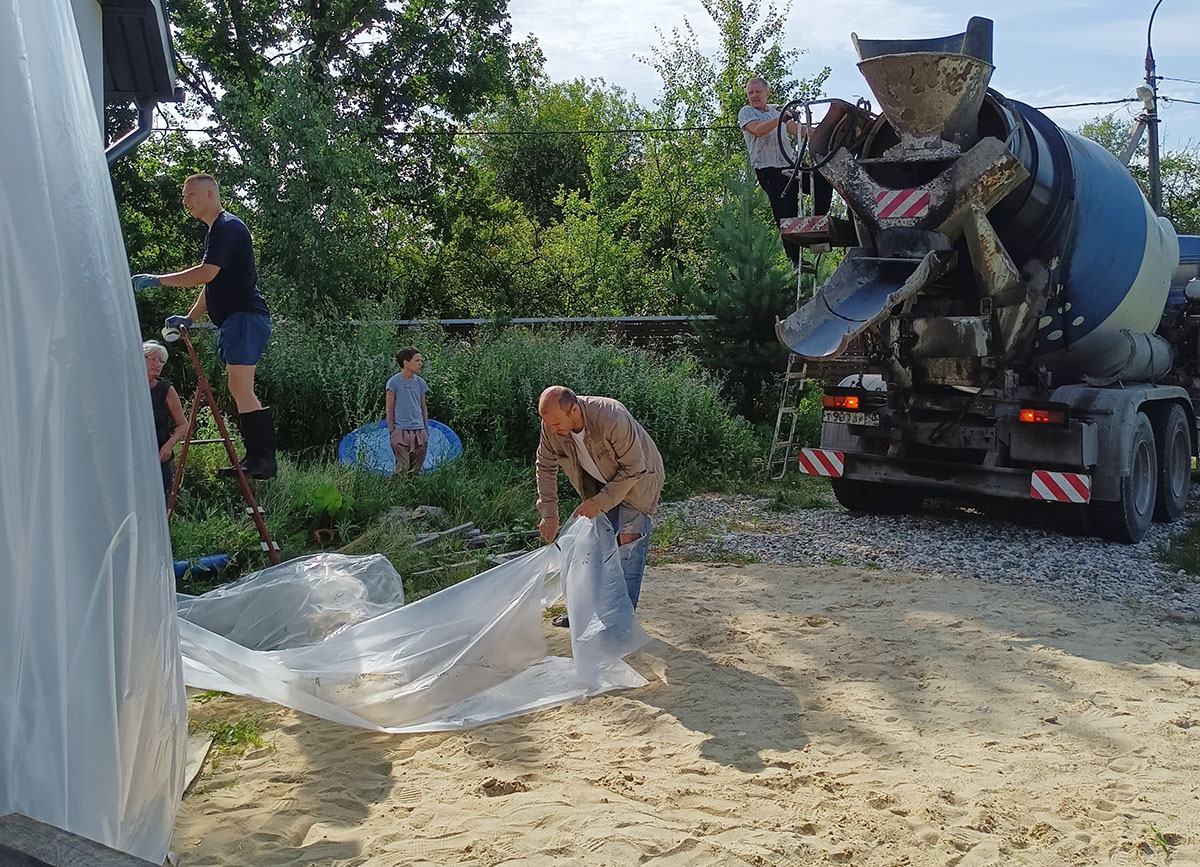

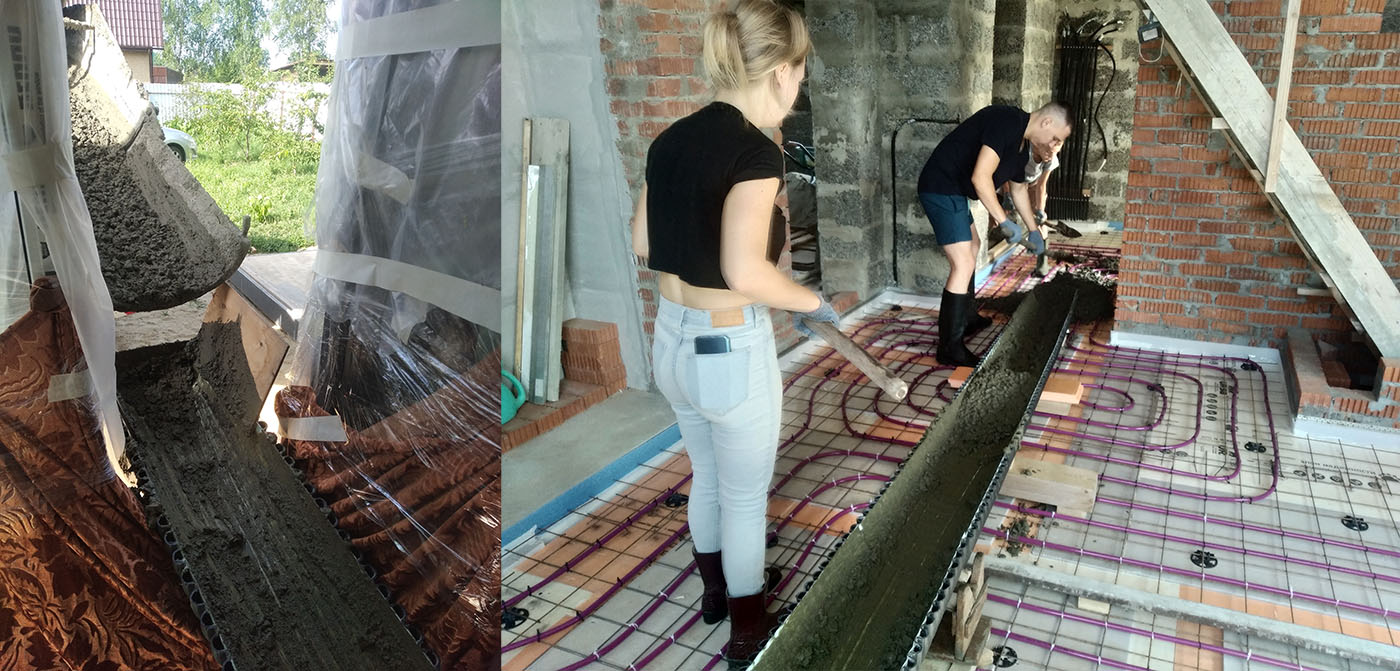

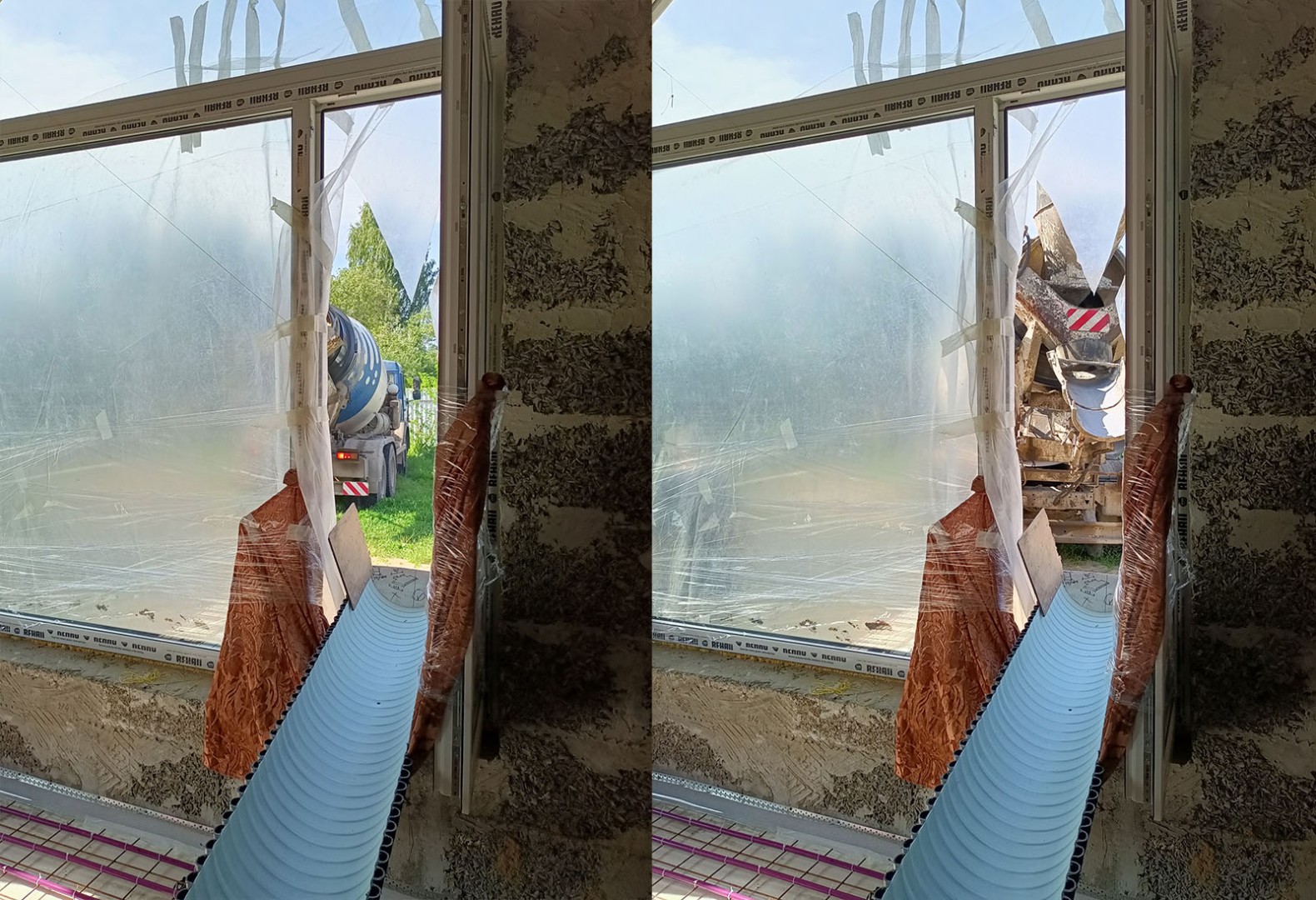

Мы заливали бетон из автобетоносмесителя (бетономешалки) в оконный проем. шириной 400мм. Поэтому мы использовали желоб, диаметром 300мм. В качестве желоба мы использовали гофрированную трубу для дренажа, длиной 3м., разрезанную вдоль. Совместив обе части, прикрутив двумя саморезами друг к другу, мы получили желоб, длиной 6м. В процессе заливки, на определенном этапе, один из кусков мы разрезали болгаркой на две части для удобства заливки. Поскольку желоб бетономешалки имеет ширину больше, чем наш - около 400мм плюс крепления для наращивания желобов, то в месте стыка мы привинтили к нашей трубе две фанерки на длинные саморезы, которые можно легко подогнать под нужную ширину — см. фото.  При заливке стяжки через окно необходимо укрыть фасады и окна в радиусе нескольких метров от места подачи. что мы и сделали.

Если стяжка делается под чистовой пол, то необходимо выставить маяки как можно точнее и произвести заливку как можно точнее по маякам, так как все излишки потом придется сошлифовывать. Вместо маяков, в качестве эксперимента, мы использовали перфорированные уголки для штукатурных работ, которые прикрепили к стенам, а в центральной части основного помещения, положили металлический профиль, который убрали в процессе заливки. Это позволило нам получить единый объем стяжки из одной бетонной смеси и избавило от необходимости затирать канавки от маяков.

Перед заливкой бетонной смеси, мы накачали трубы теплого пола компрессором, установив давление в 4 бара, чтобы во время хождения по ним, трубы были прочнее на прогиб.

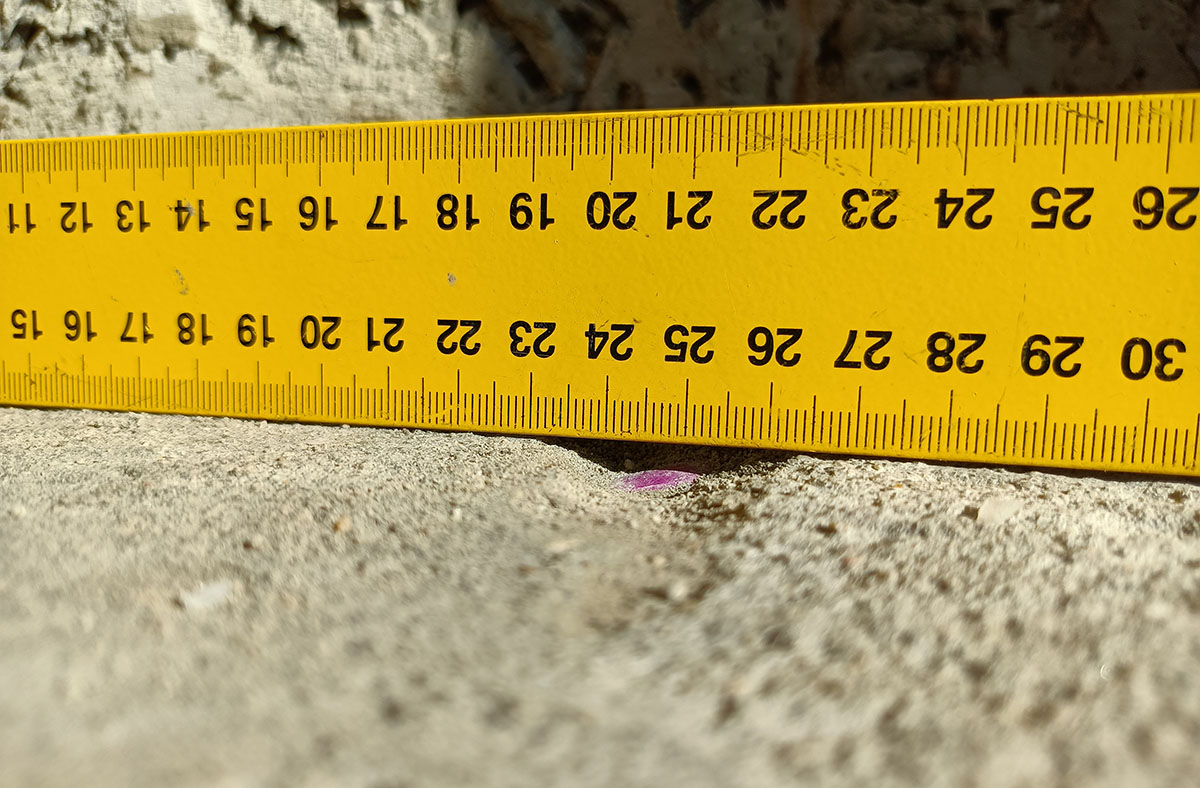

Небольшой казус обнаружился после заливки. В одном месте мы увидели, что несколько концов хомутов, которыми мы прикрепляли трубы теплого пола к сетке, торчат из стяжки на пару мм. Очистив самый выступающий хомут от бетона, пока он был свежий, мы увидели верх трубы теплого пола — см. фото. Образовавшееся углубление мы заделали цементно песчаным раствором в соотношении 1 к 2. Изучив фотографии, мы поняли, что сетку подняло в углу в одном месте в процессе заливки. Смесь могла попасть под сетку во время вибрирования бетона или во время растекания смеси. Поэтому важно следить за тем, чтобы арматура лежала на своих местах в процессе заливки стяжки. См. фото.

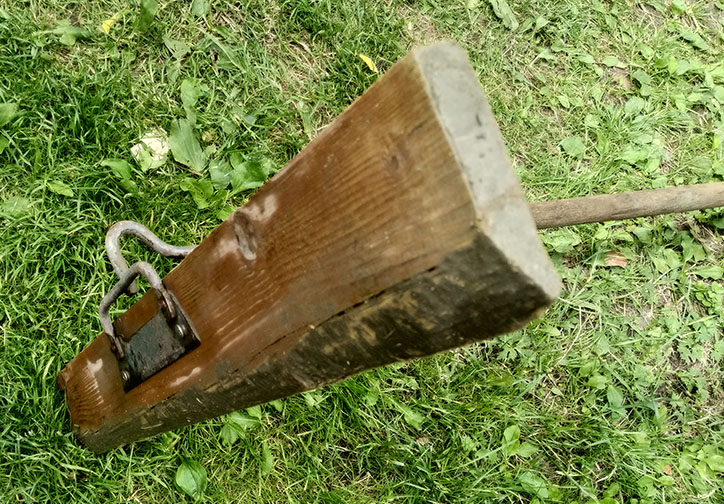

Для растаскивания бетона мы сделали пару скребков из тяпок, просверлив пару дырок и вкрутив саморезы в металлическом элементе. Причем отвернув эти саморезы, тяпка снова в рабочем состоянии — см. фото:)

Стяжка для теплых полов имеет особые требования в связи с тепловыми расширениями при нагреве. Если их не учесть, то возникнут трещины, которые могут повредить трубы теплого пола. Мы постарались их выполнить.

Основные требования к плавающей стяжке теплого пола в летнее время, чтобы не было трещин

1. Основание — обычно это песчаная подушка с ЭППС. Песок должен быть хорошо утрамбован. Основание для камина и других тяжелых конструкций иногда приходится делать отдельно. Это зависит от допустимой нагрузки, которую просчитывает конструктор.
2. Толщина стяжки — зависит от диаметра труб теплого пола и защитного слоя бетона над трубами, который должен составлять не менее 4,5мм. У нас общая толщина стяжки вышла 80мм.
3. Армирование — распространенный вариант металлическая сварная сетка с ячейкой 100х100мм или 120х120мм, диаметром 4,5 мм в виде карт 2х3м. Параметры сетки зависят от размеров помещений и прочности основания.  Нахлест карт должен составлять не менее одной ячейки. Конструкция будет крепче, если сетку поднять от пола на 1-2см. Мы использовали фиксаторы арматуры, высотой 15мм.
4. Марка бетона — лучше использовать запас прочности, так как не всегда удается соблюсти все требования, которые позволят бетону набрать заявленные характеристики. Мы использовали В-25.
5. Демпферная лента — необходимость зависит от толщины стяжки и размеров помещений. В большинстве случаев обязательно для теплых полов.
6. Пластификатор — рекомендуется учесть совместимость с теплыми полами и выбрать качественный продукт, хотя на заводе нам сказали. что это не принципиальный момент и стандартные добавки на заводе вполне справляются с данной задачей.
7. Заливка стяжки теплого пола — одним разов в течении 3-4 х часов. пока бетон не схватился. Это время можно продлить, используя специальные добавки. Также чем ниже температура, тем дольше время гидратации цемента в бетонной смеси.
8. Разбавление водой бетона для стяжки  необходимо делать в минимальных количествах, так как наличие воды в бетоне  приводит к трещинам в последствии.
9. Использование виброрейки вибратора для бетона — рекомендуется, чтобы выгнать воздух из стяжки и получить качественное примыкание к арматуре и трубам и получить ровное покрытие. Без данных приспособлений необходимо использовать грабли и создавать вибрацию в ручную при помощи гладилки.

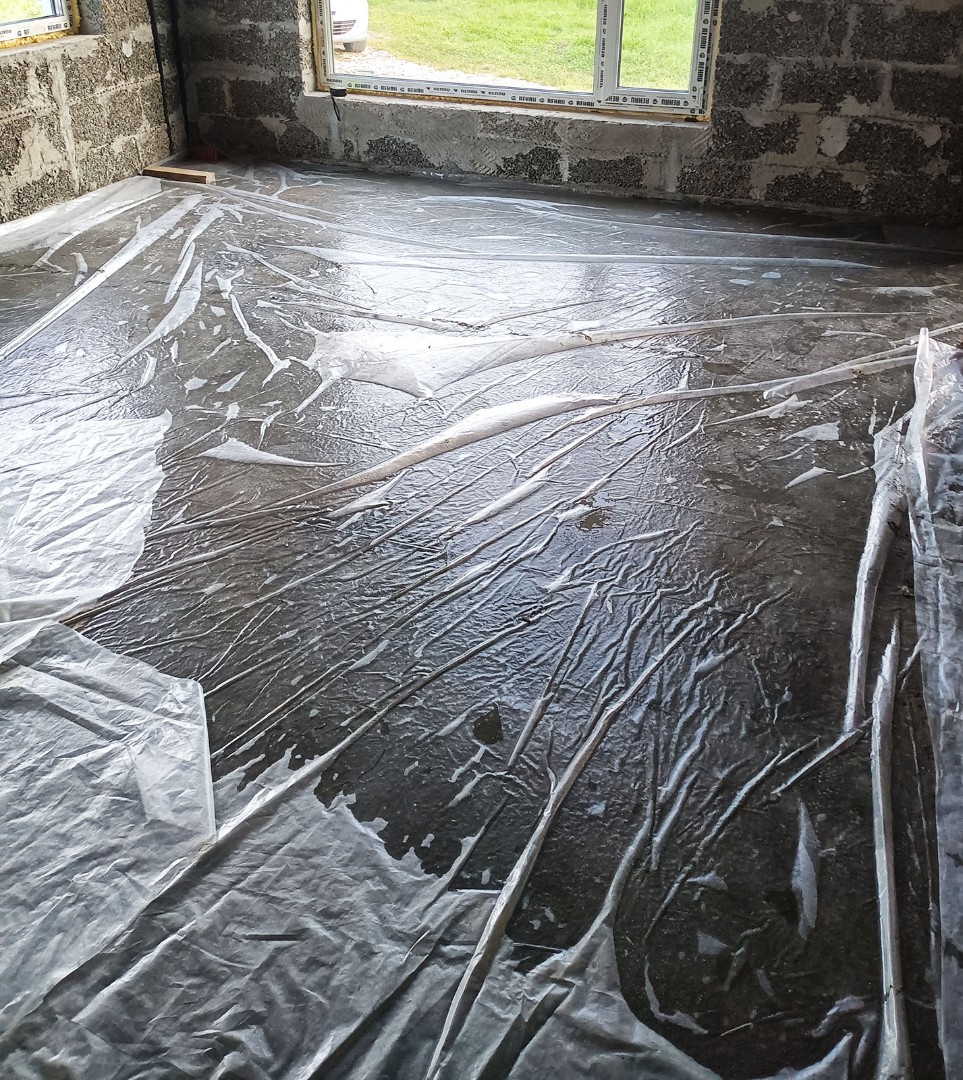

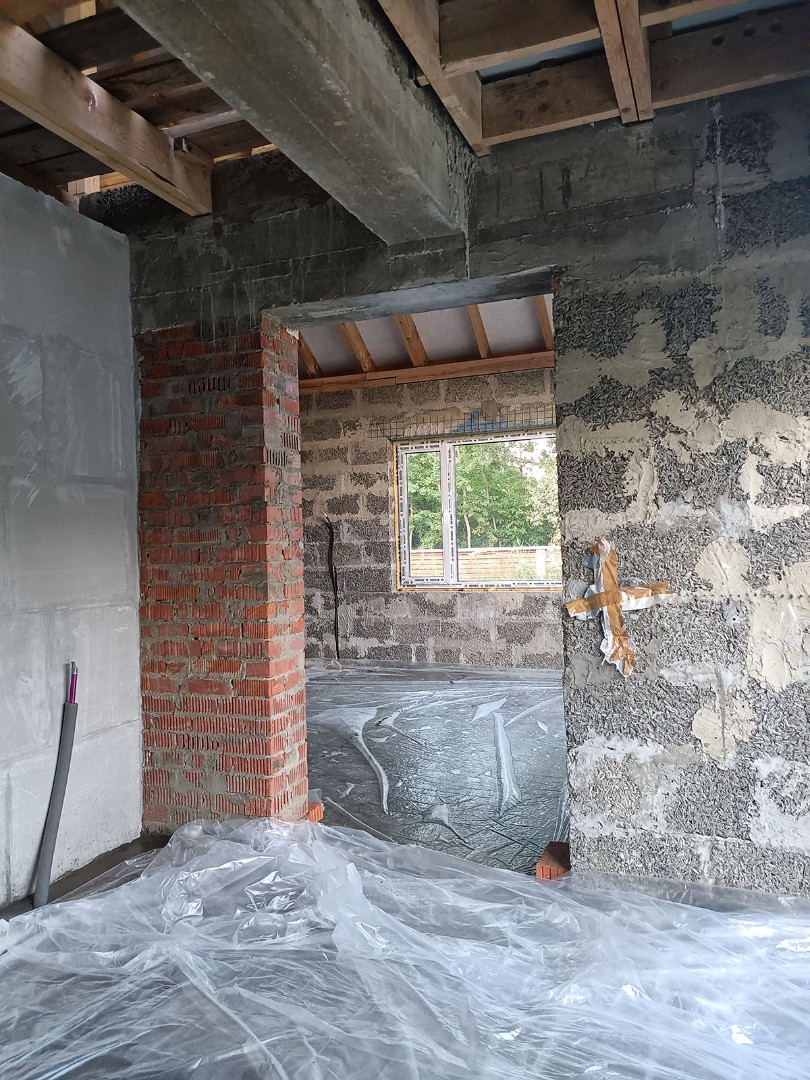

10. После заливки — облить водой и накрыть пленкой. Устранить проветривание.

Стройматериалы и объем работ по заливке стяжки:

• общая площадь заливки стяжки — 35м2
• средняя толщина стяжки — 80мм (70-90мм, разброс из-за разной толщины ЭППС — см. Лайфхаки и особенности наших работ по стяжке пола)
• объем стяжки — 2,8м3 бетона В25 (М350) фракции 5-20
• пластификатор Sikament для стяжек с теплыми полами — 10 л. (1% от массы цемента)
• пленка для укрытия 100-200 мкр — 40м2

общие данные:

• См. экстерьеры
• См. интерьеры
• См. конструктивную схему
• Общая площадь дома 100 м2
• Проект дома выполнен в 2017 г.
• Заливка стяжки полов - 2021 г.
