Устройство теплого пола в гостиной, кухне, прихожей на 1 эт.

Монтаж теплого пола, подготовительные работы для заливки стяжки, укладка труб коммуникаций в полу

Монолитная стяжка устроена поверх утрамбованного песчаного слоя, толщиной 260мм, внутри которого уложены трубы  водоснабжения, канализации и электропроводки.

Перед началом работ был «отбит» уровень чистого пола (нулевой уровень) и обозначен в виде линии на стенах.

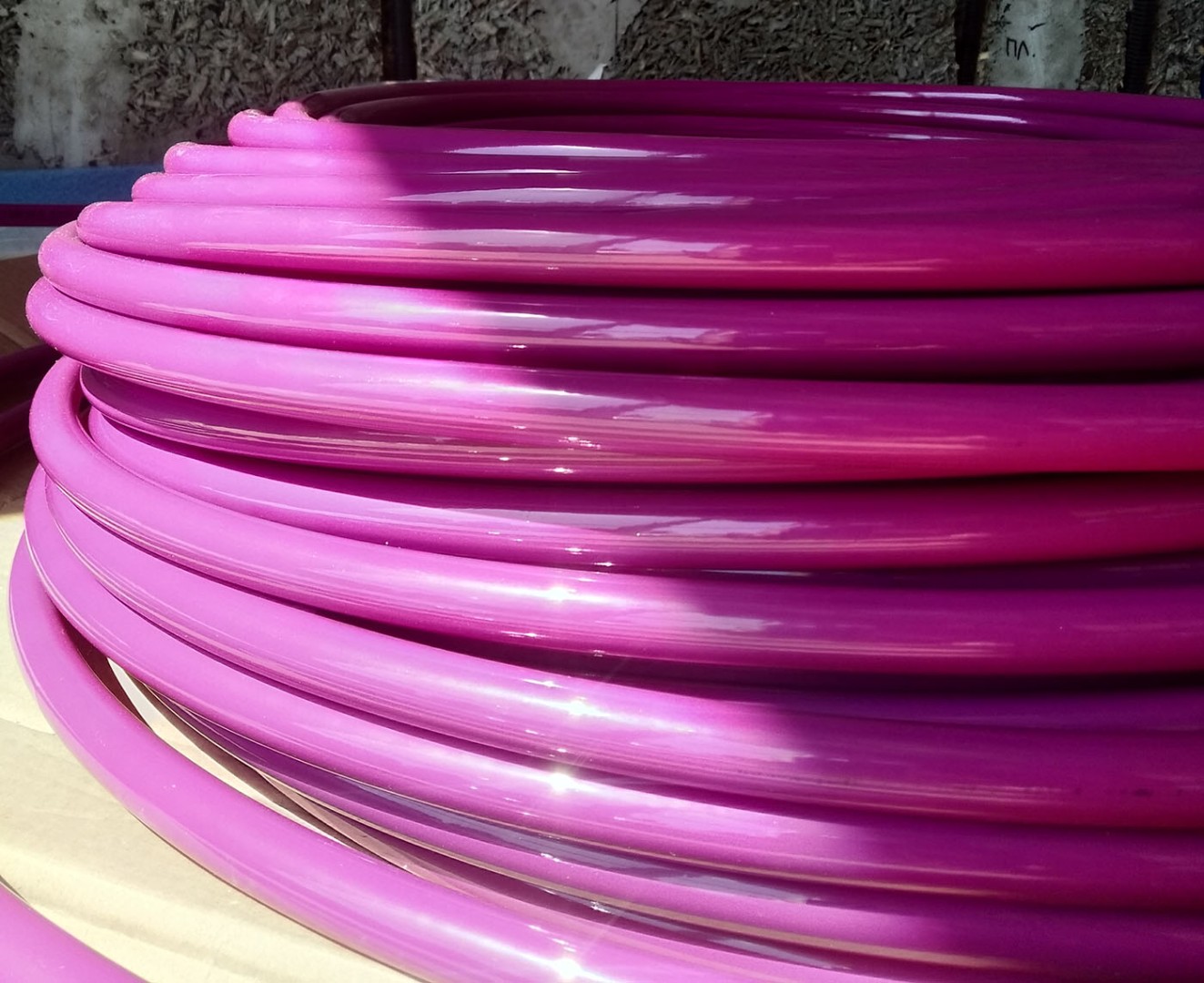

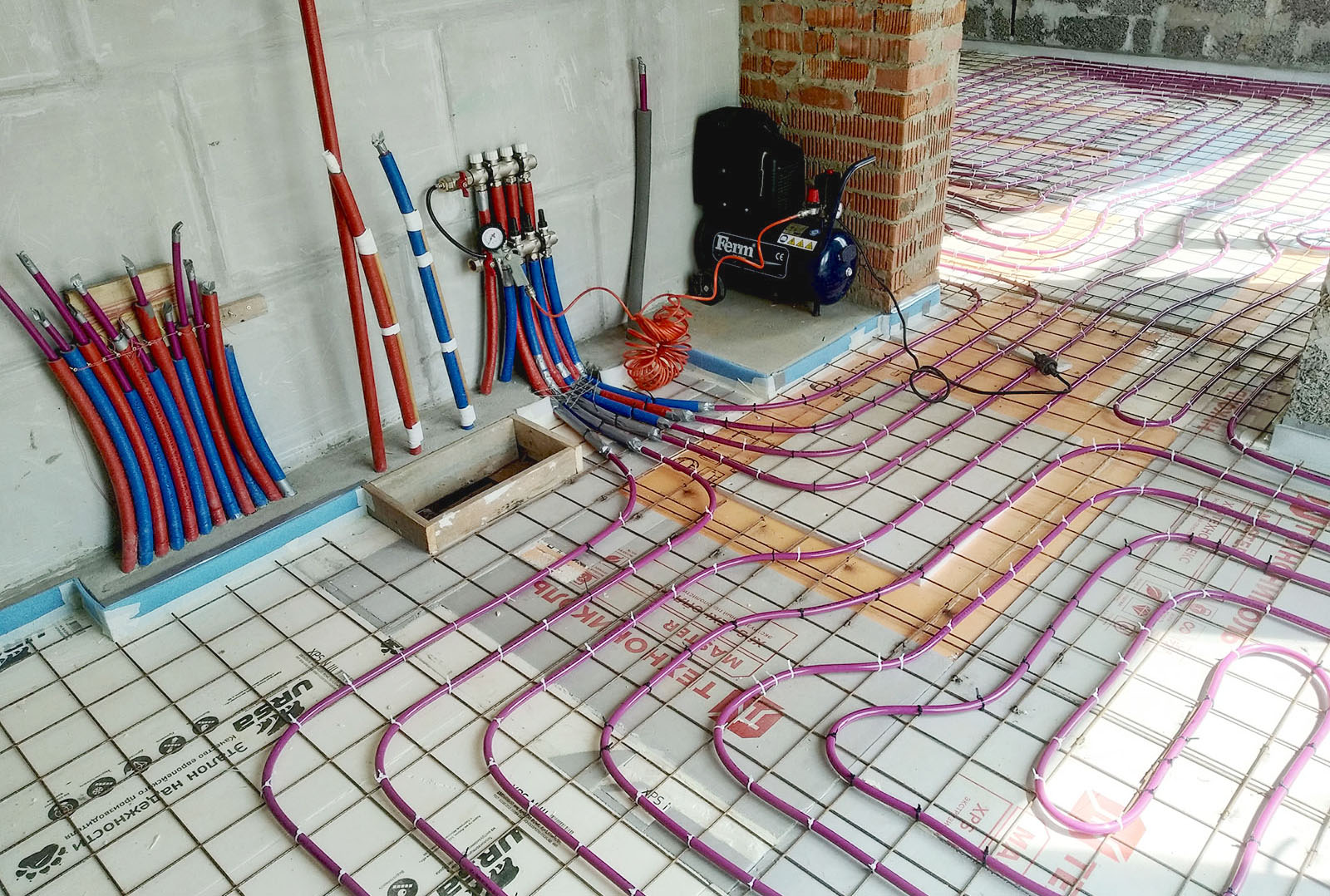

После монтажа труб теплого пола мы сделали опрессовку компрессором, установив давление в 4 бара и залили стяжку с пластификатором.

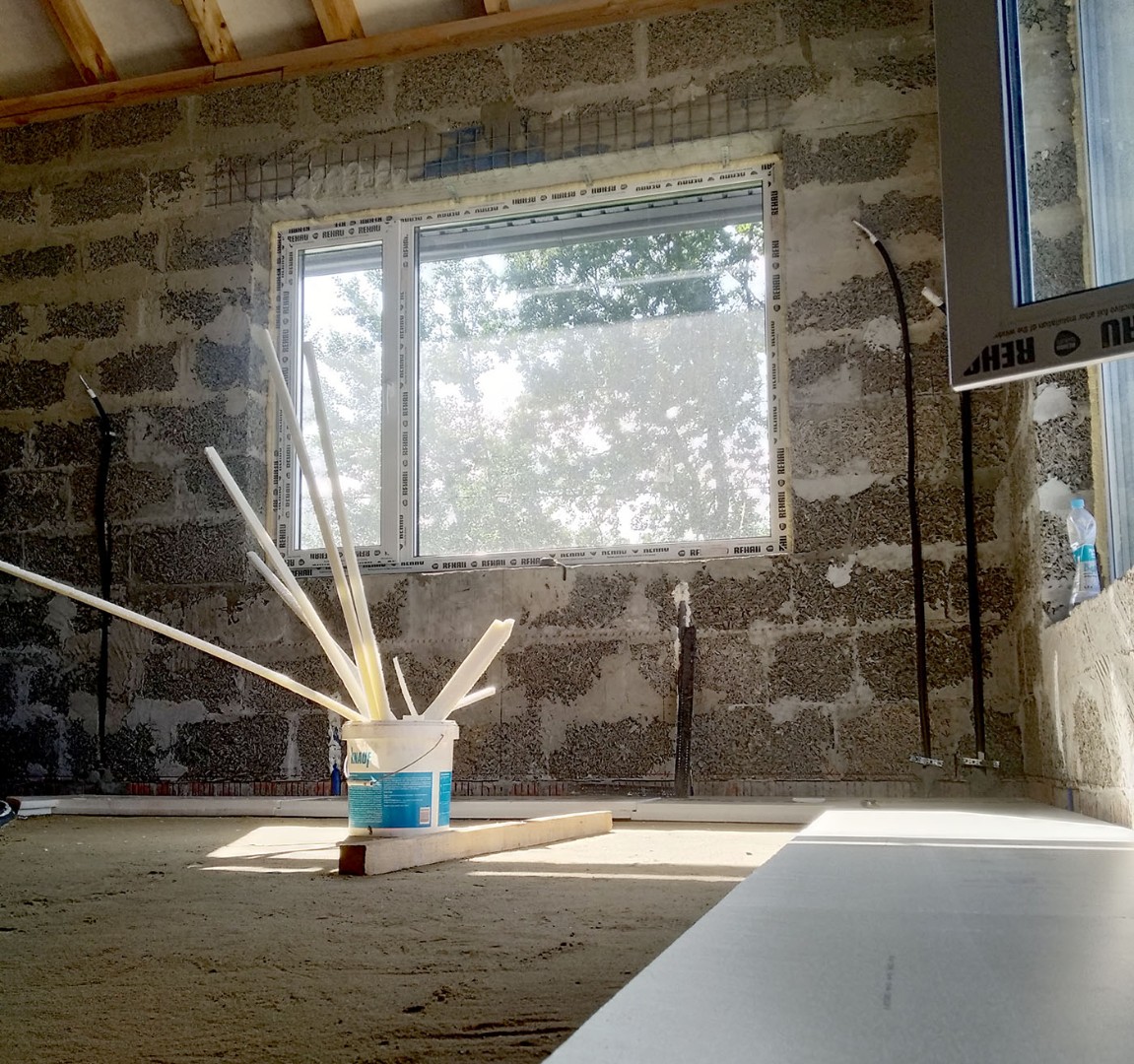

Коммуникации укладывались в процессе засыпки и трамбовки песка в определенной последовательности:

1. Первым слоем мы уложили трубы ПНД небольшого диаметра, соединяющие технические колодцы на случай аварийных протечек, позволяющие воде уйти не в песок под стяжку, а в один из колодцев, имеющих сквозное отверстие в фундаментной плите.
2. Далее уложили трубу ПНД 32 для питьевой воды от скважины в утеплителе и гофрированной трубе большего диаметра на случай замены.
3. Выше уровнем мы уложили электрические кабели в гофре черного цвета для розеток и оборудования, о чем подробно написали в разделе  «Монтаж электро-проводки в полу 1 этажа жилого дома»
4. Затем труба из сшитого полиэтилена, диаметром 25мм, идущая от узла водоочистки, находящегося под лестницей, к узлу водораспределения.

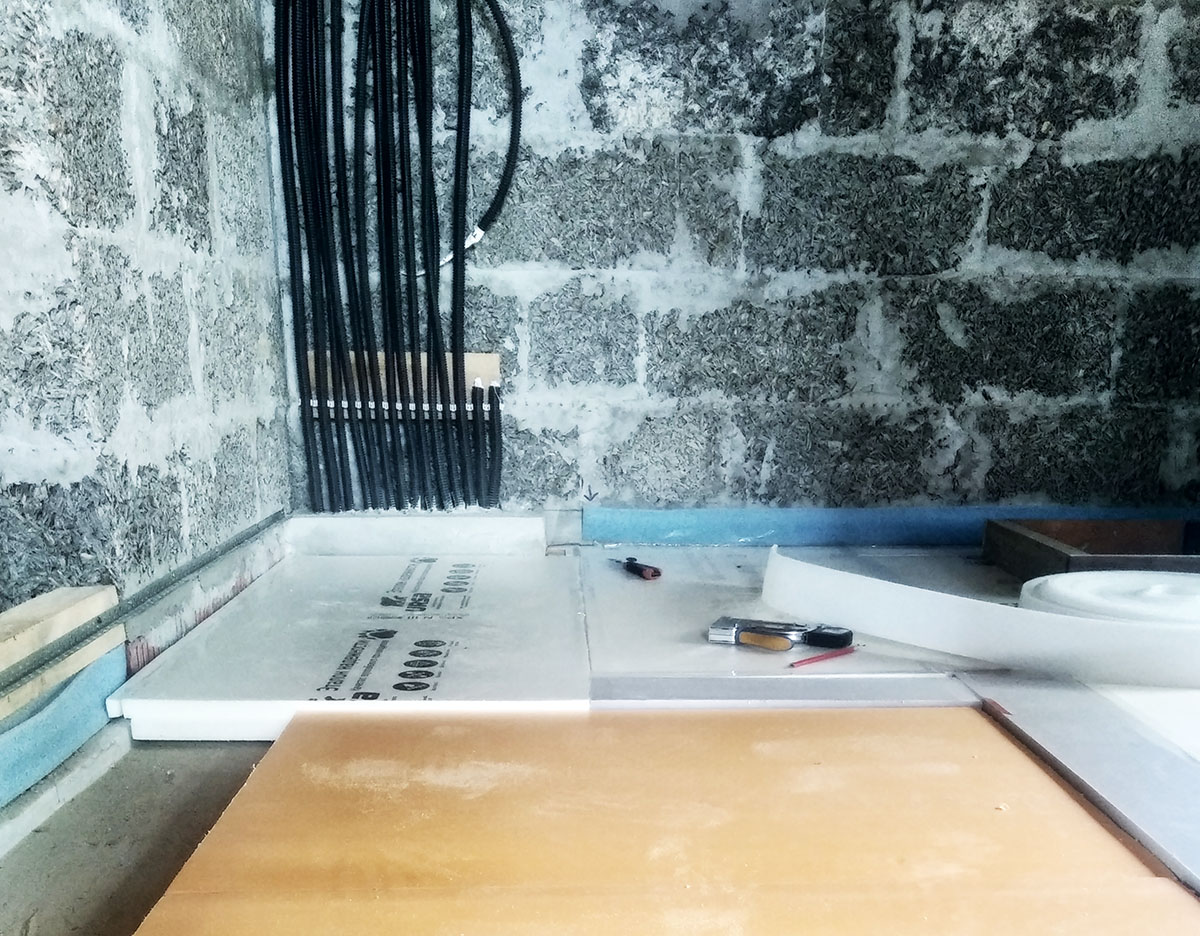

5. Далее мы разровняли поверхность, увлажнили, дополнительно утрамбовали, дали просохнуть, и уложили ЭППС. Уложили по периметру демпферную ленту. В этом же слое мы уложили трубы отопления.

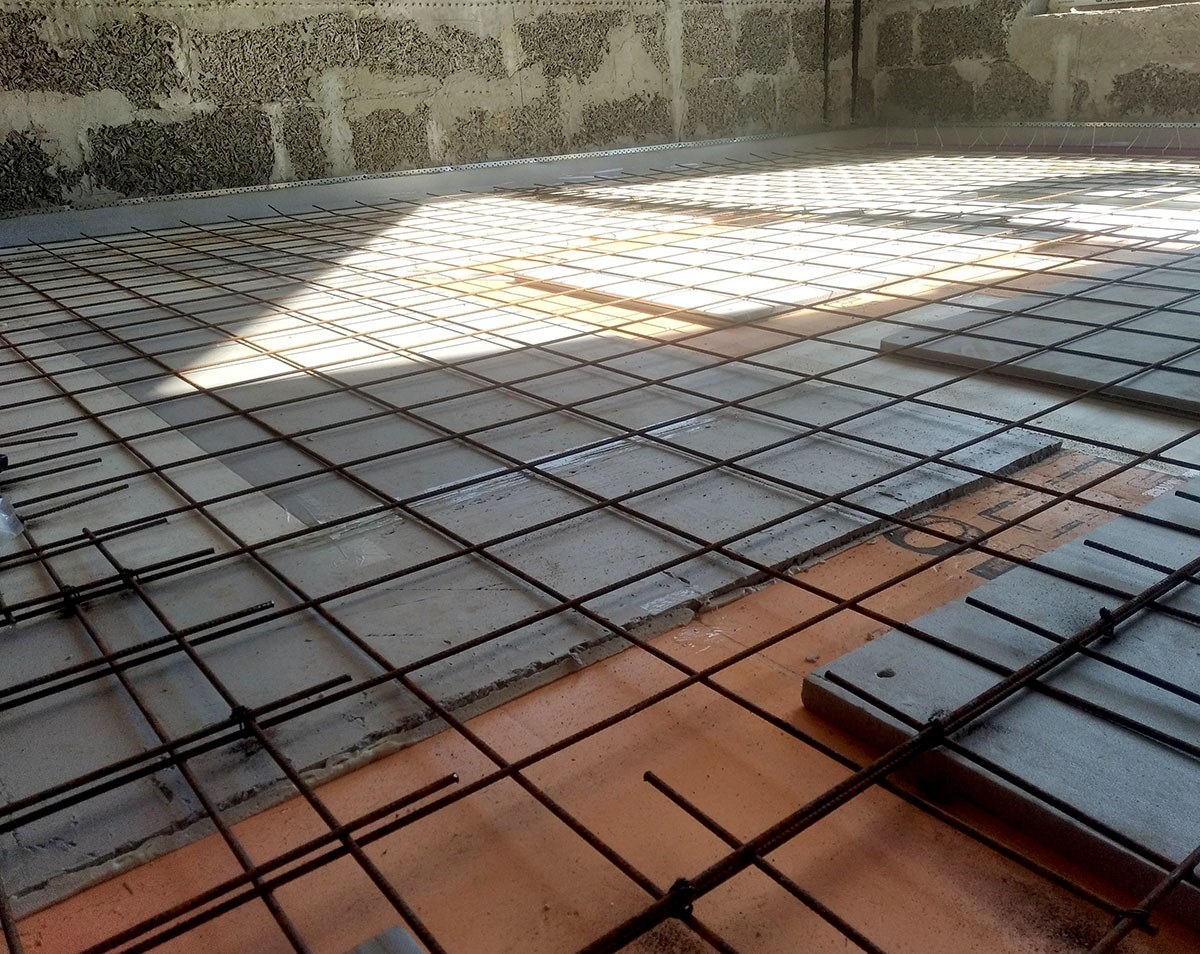

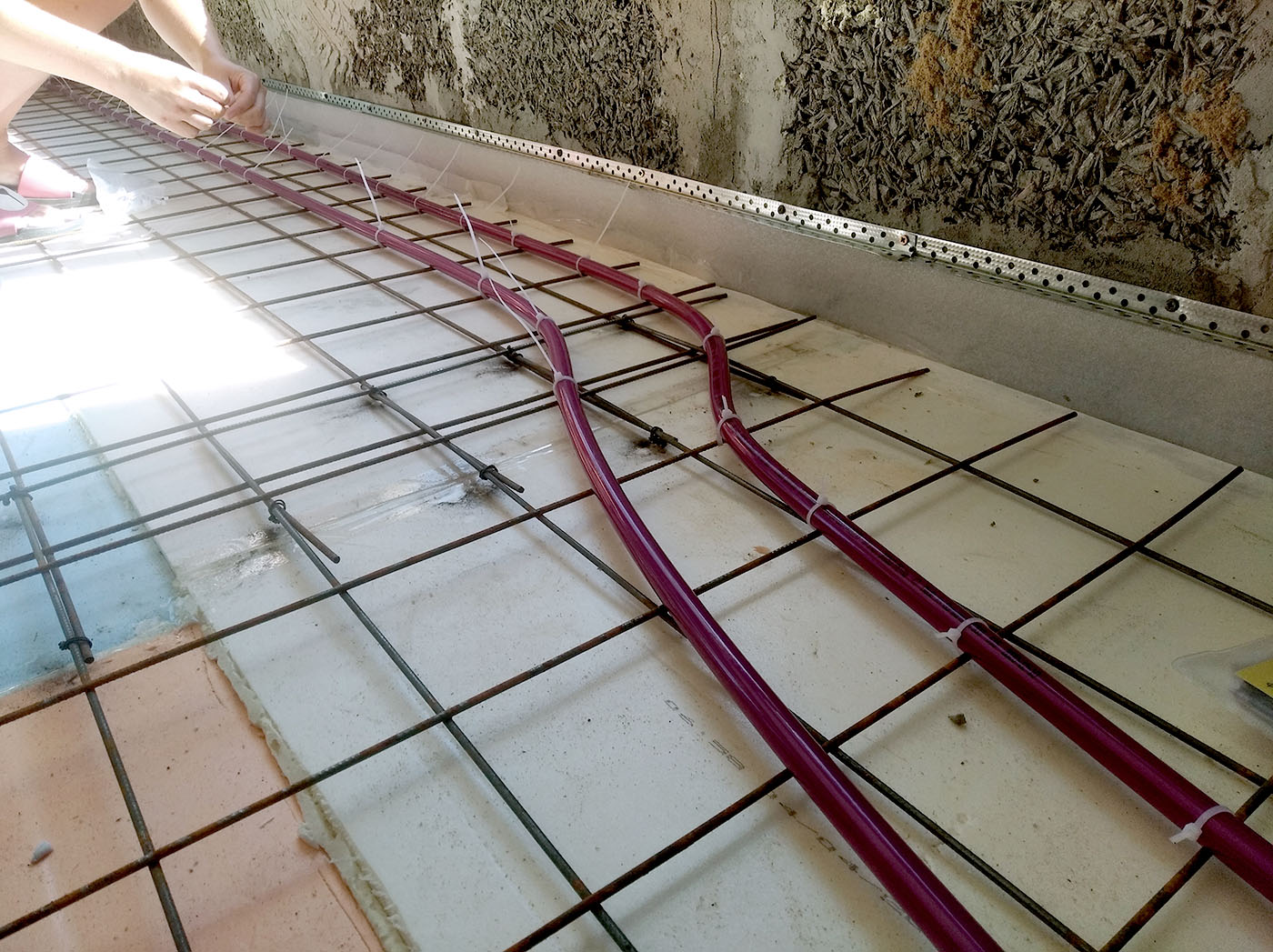

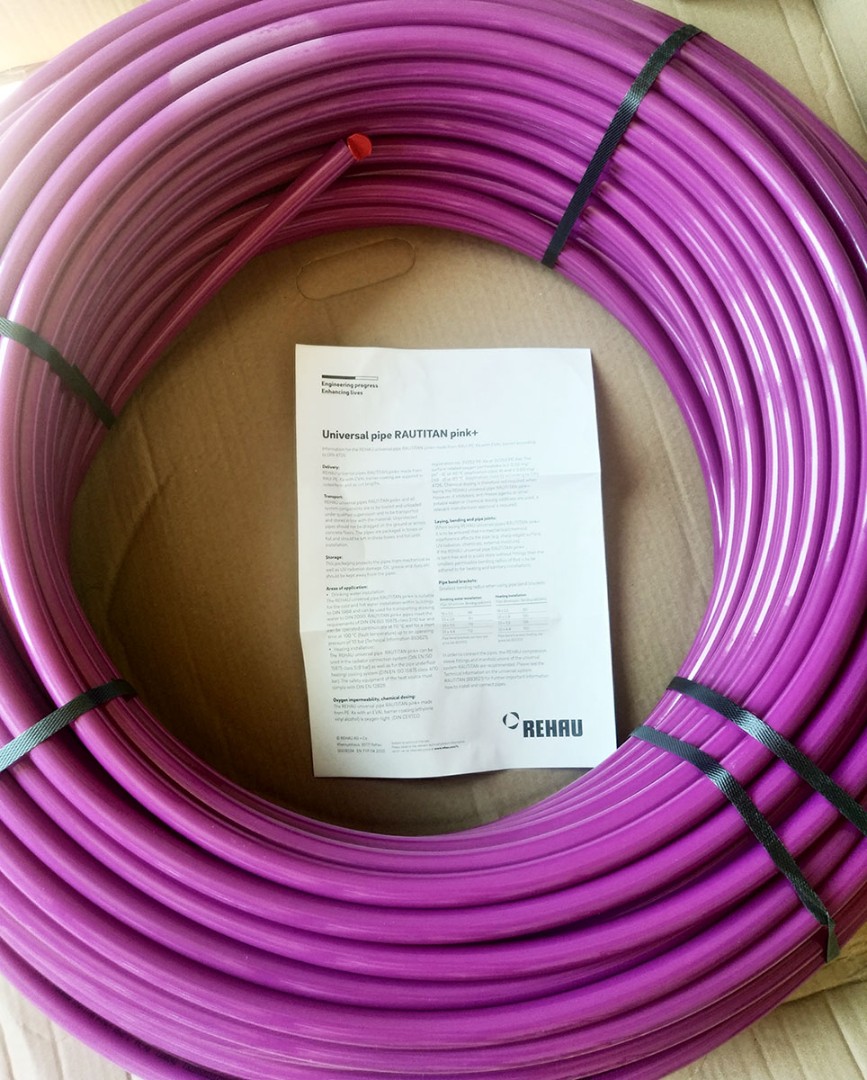

6. Поверх ЭППС уложена сетка 4,5мм с ячейкой 120х120мм, к которой смонтированы трубы теплого пола на хомутах из нейлона.

Далее установлены маяки, и через день, как только они схватились, была произведена заливка стяжки от одного края к другому, с трамбованием смеси при помощи правила. На следующие сутки маяки были удалены и заполнены той же цементно-песчаной смесью, что использовалась при заливке стяжки. На следующий день мы произвели затирку.

Лайфхаки и особенности наших работ по стяжке пола

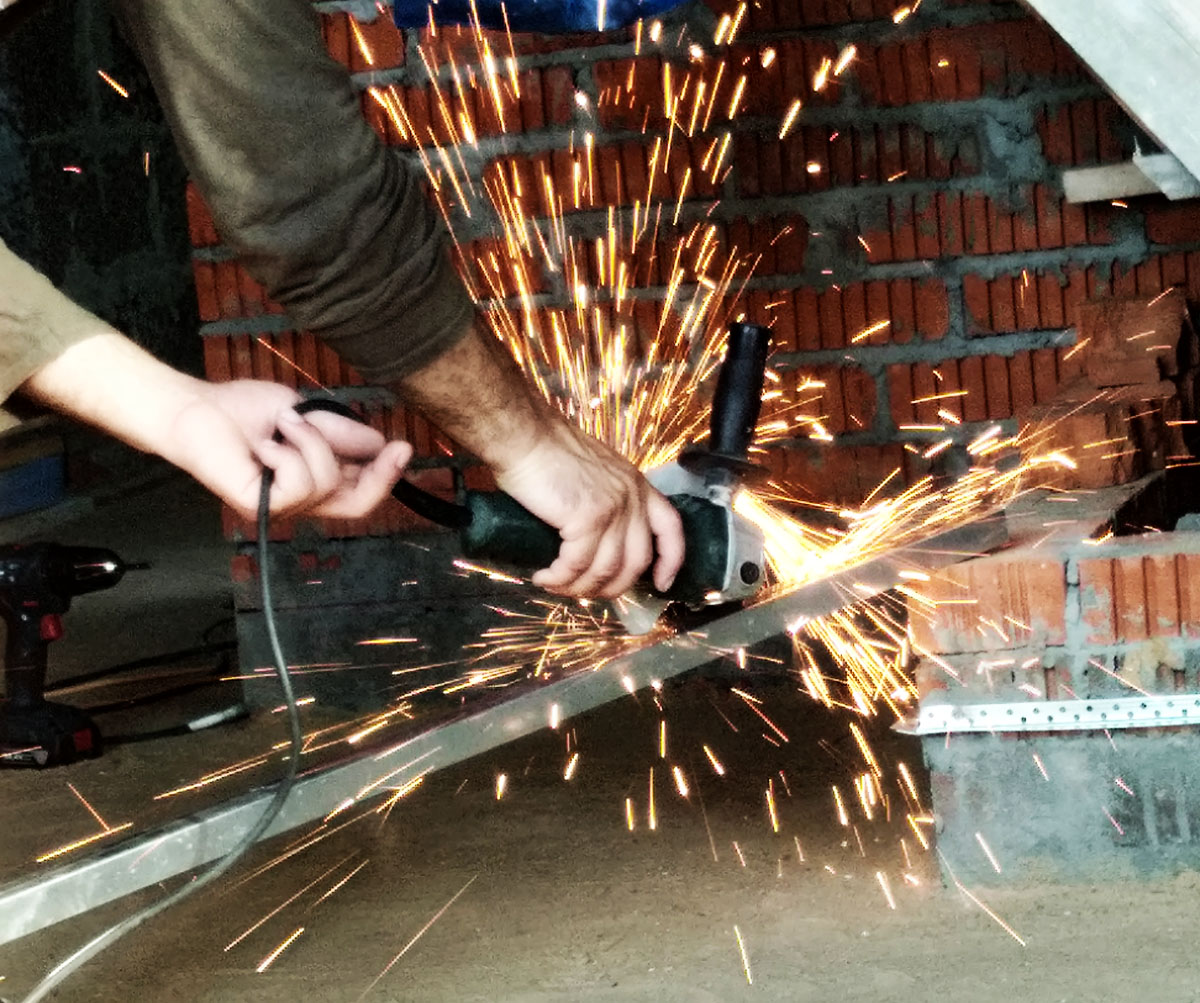

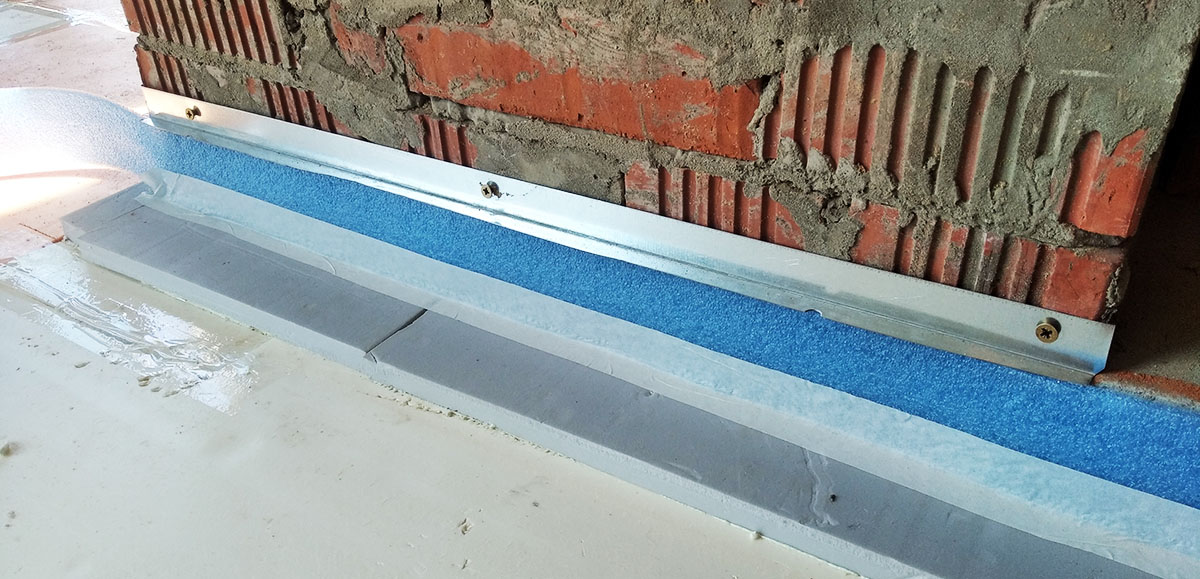

Для улучшения качества стяжки и упрощения работ, мы решили использовать, везде где можно, вместо обыкновенных маяков — оцинкованные уголки, которые прикрепили к стенам саморезами.

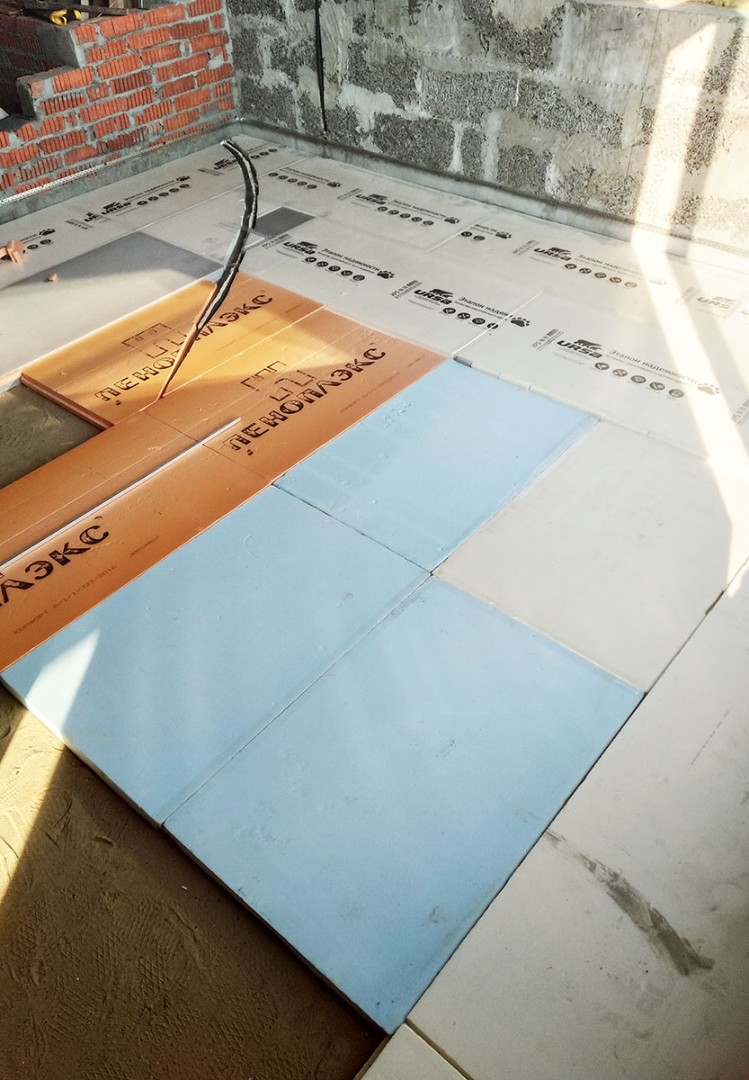

Также для экономии, мы решили использовать имеющийся у нас ЭППС, который имел толщину 40мм, вместо положенных 50мм для наших задач. Решили эту задачу мы тем, что добавили к ним сверху листы ЭППС толщиной 20мм. что позволило получить нужную толщину слоя утеплителя и стяжки в среднем. К тому же это добавило ребра жесткости нашей стяжке, что скорее плюс, чем минус.

Стройматериалы и объем работ по подготовке к заливке стяжки:

• общая площадь заливки стяжки — 50м2
• средняя толщина стяжки — 80мм (трубы теплого пола внутри)

• армирующая сетка, ячейка 120х120м2, толщина прутков 4,5мм, размеры карт сетки 2х3м
• маяки для стяжки — 60м/пог
• вязальная проволока — 12м/пог
• ЭППС — 50м2
• демпферная лента — 90м/пог
• оцинкованные скобы для степлера
