Монтаж фановой трубы для канализации в частном доме

Вентиляционный стояк системы внутренней канализации в частном доме — фановая труба

По существующим нормам в жилых домах с одним санузлом, с организацией канализационных стоков в частную очистную био-станцию или анаэробный септик, установка фановой трубы не требуется, за исключением особых случаев, когда расстояние от крайней точки слива до септика превышает значительное расстояние, которое зависит он нескольких факторов. В том числе, необходимость установки фановой трубы в доме зависит от наличия вентиляции в конструкции очистной станции. Обычно она представляет из себя вентиляционные грибки, которые не добавляют красоты на участке и многие заказчики стараются их не использовать. Если вентиляция не предусмотрена, то нормируемое расстояние от очистной станции до крайней точки слива будет меньше. Очень часто, вместо фановой трубы используют воздушный (вентиляционный или фановый) клапан — такое решение обходится намного дешевле. Выводить воздушный клапан лучше всего в пространство холодного чердака, имеющего достаточную вентиляцию. Обычно требуемая общая площадь вентиляционных проемов на чердаке, которые должны быть расположены с противоположных сторон (как правило в стенах для достаточного проветривания), составляет не менее 1/300 части от площади чердака.

Вентиляция канализационной системы на нашем объекте

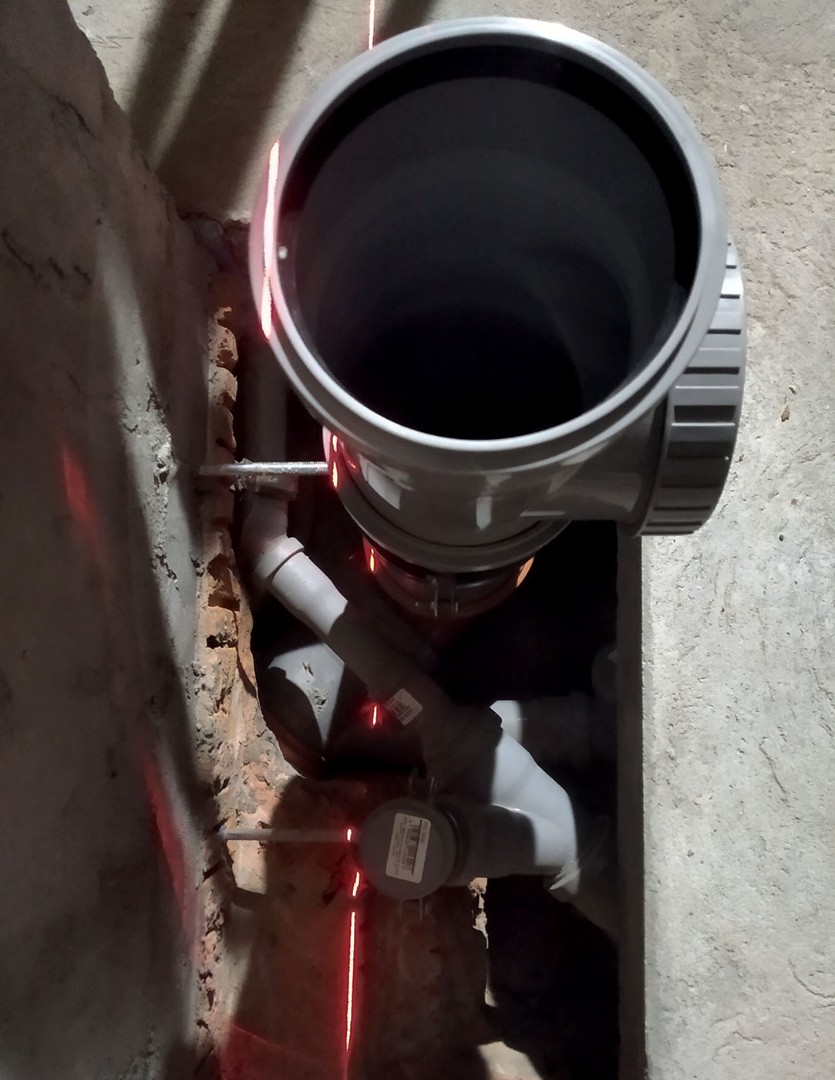

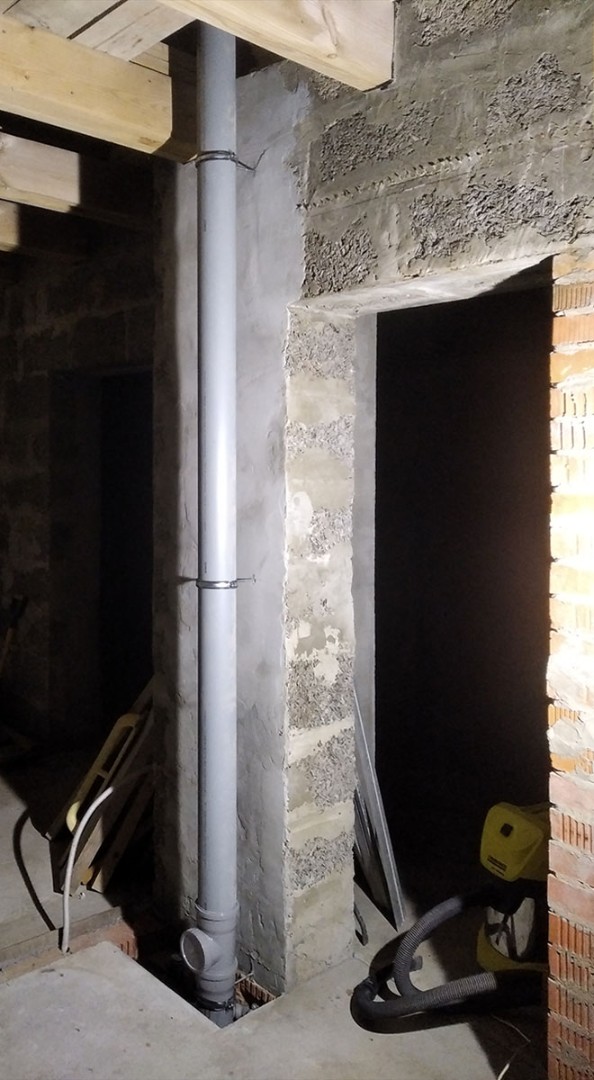

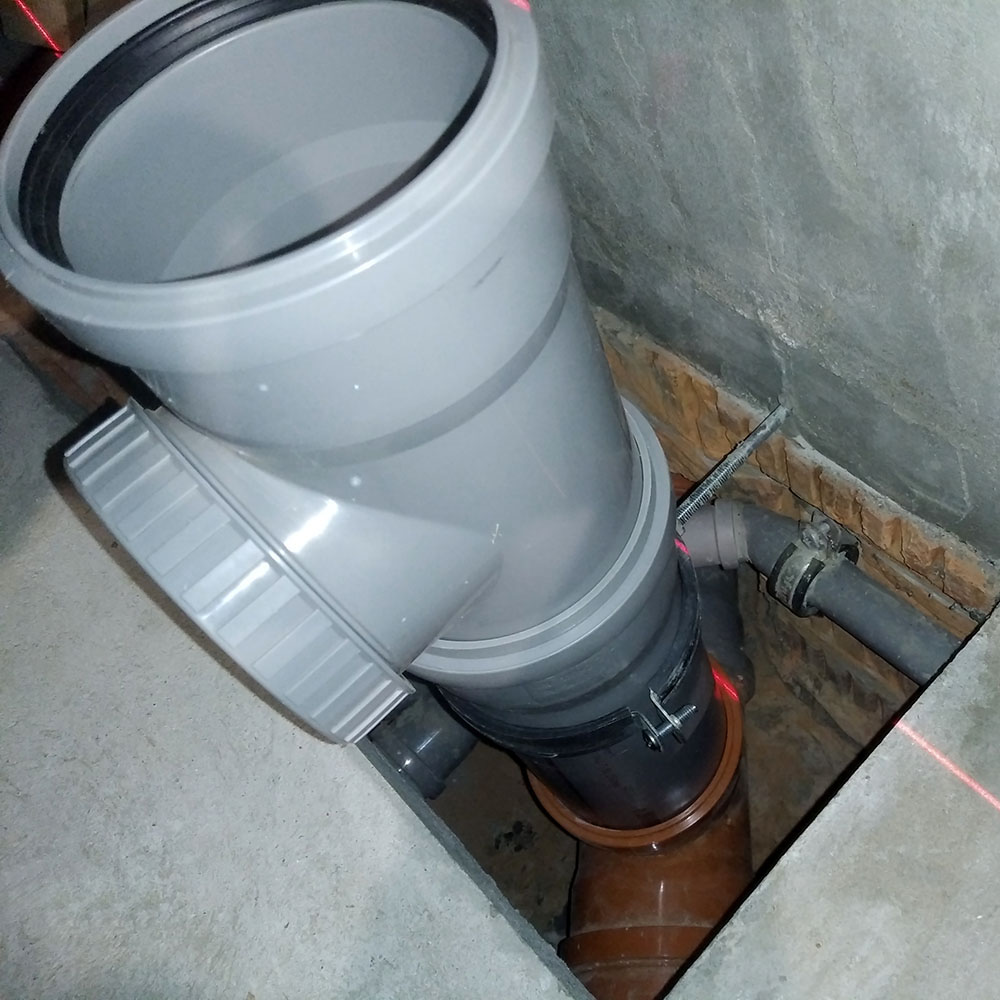

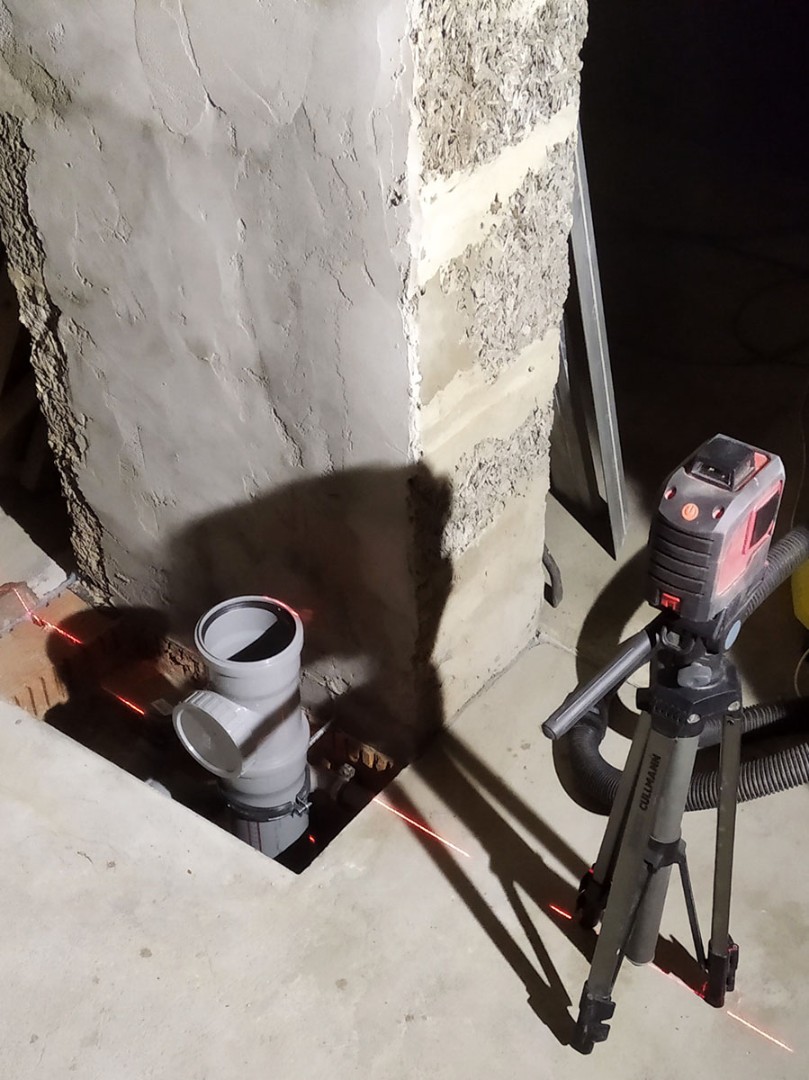

На вопрос «Нужна ли фановая труба или нет в нашей системе?» мы смогли ответить изучив нормы и пообщавшись со специалистами. Выяснилось, что без трубы можно обойтись, но лучше все таки ее сделать. На это решение повлияла и значительная протяженность нашей канализационной системы, отсутствие вентиляционных грибков у очистной биостанции, достаточное количество отводов коллектора — основной канализационной трубы, диаметром 110мм, а так-же вероятность периодического проживания и превышения расчетного количества стоков в период наплыва гостей. Поскольку канализационные трубы у нас проложены в полу, то из центрального узла мы сделали ответвление для серой фановой трубы, с ревизией от компании Остендорф. Труба проходит у нас до чердачного пространства, там имеет два изгиба и проходит сквозь крышу, где мы смонтировали трубу от компании Vilpe, высотой 500мм.

Общая схема коммуникаций данного жилого дома с системой внутренней канализации и со спецификацией элементов  — смотри на чертеже.
